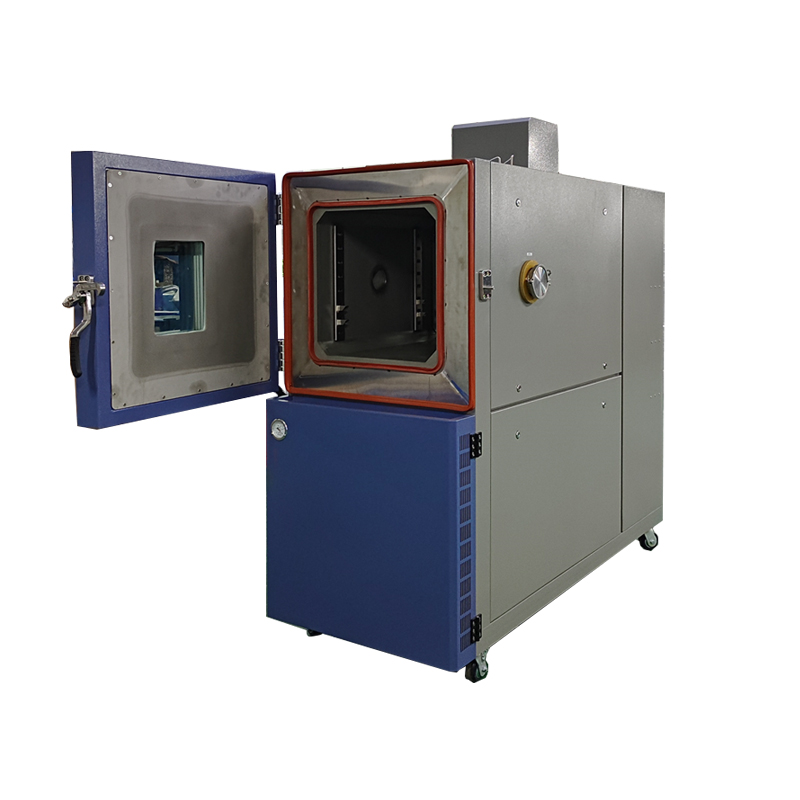

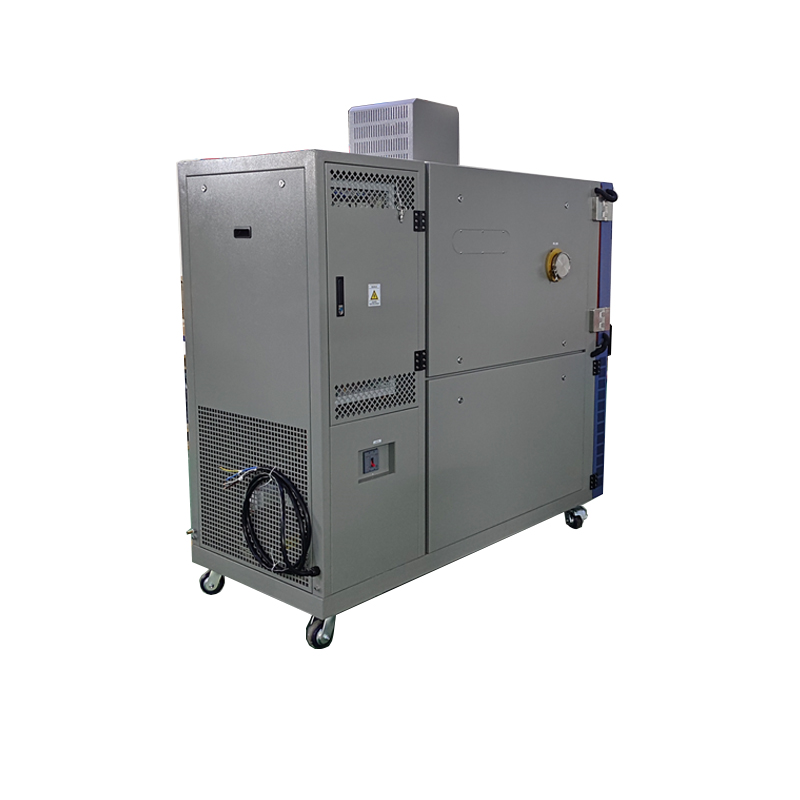

1. Artículo 2. Modelo | Cámara de prueba de altitud de alta temperatura a alta temperatura GW -125C |
3. Función | La cámara se utiliza en aviación, aeroespacial, electrónica, defensa nacional, investigación científica y otros sectores industriales para determinar la prueba de confiabilidad de almacenamiento y transporte de productos eléctricos y electrónicos (incluidos componentes, materiales e instrumentos) bajo una acción única o simultánea de alto , baja temperatura y baja presión de aire. También puede realizar pruebas de parámetros de rendimiento eléctrico en el objeto de prueba cuando se enciende, para evaluar su comportamiento y rendimiento en condiciones ambientales dadas. |
4. Aplicación de muestra y prohibido | Las siguientes muestras están prohibidas para ser probadas o almacenadas: - Inflamables, explosivas y otras sustancias volátiles; - Sustancia corrosiva; - Biont; - Fuente de emisión electromagnética fuerte. |
5. Límite de muestra ed
| Las siguientes muestras están prohibidas para ser probadas o almacenadas: - Inflamables, explosivas y otras sustancias volátiles; - Sustancia corrosiva; - Biont; - Fuente de emisión electromagnética fuerte. |
6. conforma a los estándares | GB10590 Condiciones técnicas para cámaras de prueba de presión de aire a baja temperatura/baja aire; GB15091 Condiciones técnicas para cámaras de prueba de alta temperatura/baja presión; GB/T2423.21-2008 Prueba M: método de prueba de baja presión GB11159 Condiciones técnicas para cámaras de prueba de baja presión; GB/T2423.25 Cámara de prueba integral de baja temperatura/baja presión; GB/T2423.26 Cámara de prueba integral de alta temperatura/baja presión; Prueba GJB150.2 baja temperatura/baja presión (altitud); Esperar el estándar, etc. |
7. Capacidad y rendimiento |
7.1. Tamaño interno | W500 x H500 x D500 mm; Volumen: 125 litros |
7.2. Tamaño externo | W980 x H1750 x D1950 mm App. |
7.3. Espacio de prueba | El espacio de prueba no puede ser más de tres cuartos del espacio total |
7.4. Rango de temperatura | -20 ℃ →+150 ℃ (ajustable) |
7.5. Tasa de cambio de temperatura | Velocidad de calentamiento: +25 ℃ (RT) → +150 ℃, con un promedio de ≥ 3 ℃/min (bajo presión normal y sin carga) Velocidad de enfriamiento: +25 ℃ (RT) → -20 ℃, con un promedio de ≥ 1 ℃/min (bajo presión normal y sin carga) |
7.6. Resolución de temperatura | 0.1 ℃ |
7.7. Fluctuación de temperatura | ± 0.5 ℃ (bajo presión normal y sin carga) |
7.8. Uniformidad de temperatura | ± 2.0 ℃ (bajo presión normal y sin carga) |
7.9. Desviación de la temperatura | ± 2.0 ℃ (bajo presión normal y sin carga) |
7.10. Rango de presión | Presión normal ~ 500PA |
7.11. Tasa de despresurización | Presión normal → 500pa (seco dentro de la caja) ≤ 60 minutos (bajo sin carga) |
※ El rendimiento de la temperatura y la humedad anteriores se mide bajo la condición de temperatura ambiente 25 ℃ ± 3 ℃, humedad relativa ≤85%, sin carga y sin muestra dentro de la cámara. |
8. Características estructurales |
8.1. Material de cámara | Material en la pared: Sus304 Material externo: SUS304 o barniz de estufa Material de aislamiento: espuma de poliuretano PU, espesor de 100 mm |
8.2. Circulación del conducto | Motor de circulación centrífuga, salida de aire superior y aire de retorno inferior |
8.3. Sistema de vacío | Bomba de vacío de Alemania Leybold |

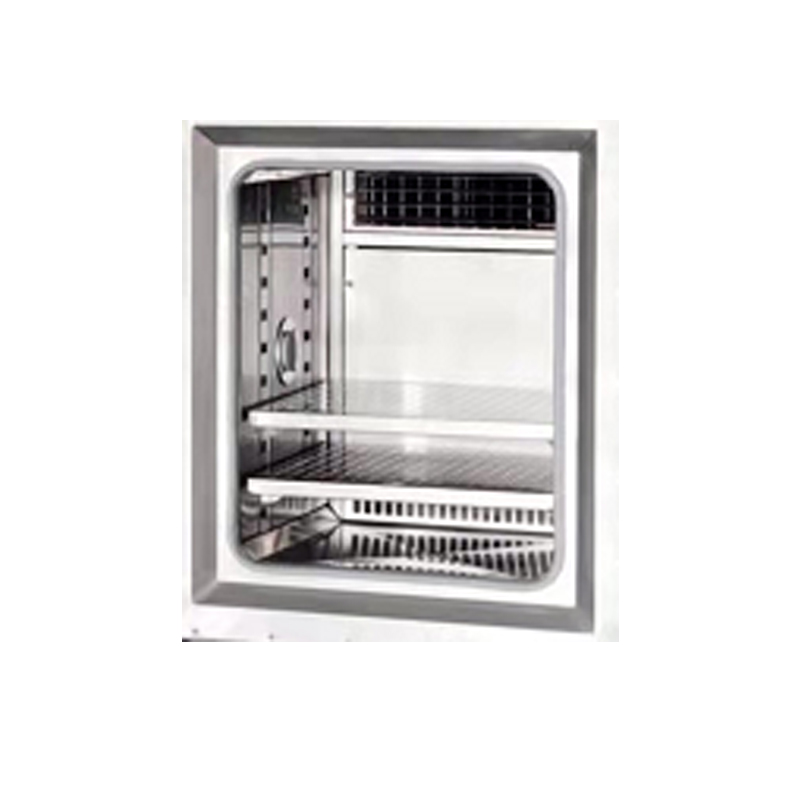

8.4. Titular de la muestra | 304#SUS Plantilla de perforación de acero inoxidable; Cantidad: 2pcs; La altura de los estantes es ajustable |
8.5. Línea de alimentación y drenaje | Hay un drenaje de condensado en la parte posterior del dispositivo y un cable estándar de 2.5 m de largo. |
8.6. Puerta | Abra la puerta individual de la manija izquierda a la derecha; Con ventana de vista, lámpara de ventana con dispositivo térmico de prevención de condensación |
8.7. Panel de control | Controlador de pantalla táctil de 7 pulgadas, interruptor de encendido, indicador de ejecución, interfaz de descarga de datos USB |
8.8. Sistema de control electrónico | Imagen como referencia. ● Implementar estrictamente operaciones estándar y normativas relevantes; ● Todas las líneas están claramente marcadas y fáciles de mantener; ● Todas las líneas están equipadas con terminales de cables para una conexión punto a punto, con alta confiabilidad y larga vida útil. |
9. Sistema de refrigeración |
9.1. Compresor de refrigeración | Compresor de alta eficiencia de Hitachi en Japón (bajo ruido, baja vibración) |
9.2. Evaporador | Evaporador de tubos con aletas |
9.3. Condensador | Condensador refrigerado por aire (controle la temperatura ambiente a +5 ～ 25 ℃ ± 3 ℃) |
9.4. Sistema de expansión | Sistema de refrigeración de control de volumen (capilar) |
9.5. Refrigerante | R404A + R23 (ecológico) |
10. Controlador |
10.1. Panel de control | Controlador de pantalla táctil de 7 pulgadas, interruptor de encendido, indicador de ejecución, interfaz de descarga de datos USB (idioma inglés/chino) |
10.2. Características | ● La arquitectura de hardware adopta: PLC Listada a la compañía Xinjie + MCGS Pantalla táctil de interfaz humana de 7 pulgadas ● El software se desarrolla de forma independiente y tiene un certificado de registro de copyright de software. (Con una escalabilidad fuerte, el software personalizado no estándar se puede modificar según sea necesario) ● Diseño plano, operación conveniente y gran espacio de almacenamiento |
10.3. Modo de control | ● Modo de programa: 50 grupos de programas, cada grupo de programas con 50 segmentos, pueden establecer el ciclo completo del programa, parte del ciclo, la conexión del programa, establecer la acción final del programa y la acción en espera. ● Modo constante: se pueden establecer el tiempo de ejecución y las condiciones de ejecución. |
10.4. Sensor | Sensor de alta precisión de tres hilos PT100 |
10.5. Salida analógica | Pulso de voltaje (SSR) 2 puntos, DC 24V, ancho mínimo de pulso 5 ms. |
10.6. Puerto de comunicación | ● USB: el controlador puede descargar curvas históricas y datos históricos y guardar en formato JG y Excel. |
11. Dispositivo de protección de seguridad |
11.1. Sistema de refrigeración | L Protección contra la corriente de compresor L L Protección de exceso de presión del compresor L Protección de sobre-temperatura del compresor |
11.2. Sistema de control electrónico | l Calentador sobre protección de la temperatura L Protección contra la fuga de cortocircuito de sobremesa L Protección de sobrecalentamiento del motor L Protección contra la falla del suministro de alimentación |
12. Sistema de control remoto de la aplicación móvil y PC (opcional para comprar) | |
13. Accesorios y piezas | La cámara debe ser transportada como unitaria; Accesorios de la siguiente manera: v Manual de instrucciones y tarjeta de garantía; v 2 estantes; v Castor x 4 y copa de pie x 4 (instalado). |
14. Requisitos de uso | Asegurado por los usuarios como requisitos a continuación |
14.1. Posición de instalación | - con terreno de nivelación y buena ventilación; - No hay shock fuerte cerca de la cámara; - No hay un campo electromagnético fuerte cerca de la cámara - No hay material inflamable, explosivo, corrosivo y polvo - Tamaño circundante para la operación y mantenimiento de la cámara: A: No menos de 10 cm B: no menos de 60 cm C: no menos de 60 cm D: No menos de 150 cm |
14.2. Condición | Temperatura: 5 ℃～ 25 ℃ ± 3 ℃ Humedad: ≤85% Presión del aire: 86kpa ～ 106kpa |
14.3. Condición de fuente de alimentación | V AC380V ± 10% + Groiling de protección V frecuencia: 50 Hz (la personalización para 60 Hz está disponible) V Resistencia del cable de conexión a tierra de protección inferior a 4Ω. v Se requiere equipado con el interruptor de aire o motivo de las capacidades correspondientes, y este interruptor debe usarse de forma independiente para el equipo (no estar conectado a un enchufe) V Potencia: 15.5kW (instalación) v Máx. Grosella: 24a |
